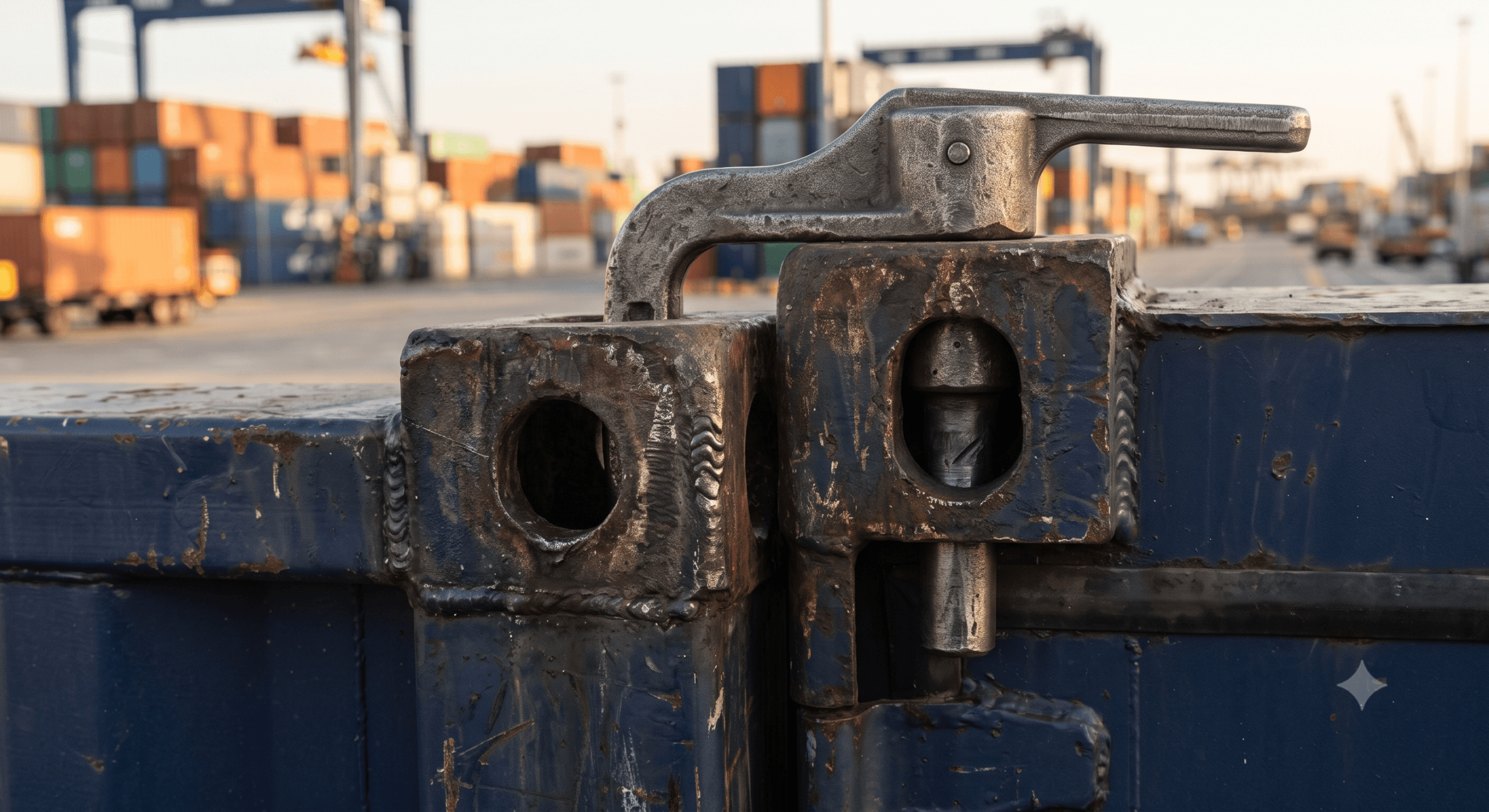

Anatomi Corner Casting & Twist Lock: Rahasia Kekuatan Penguncian Kontainer Maritim

Poin Penting Berita Ini (Key Takeaways):

• Titik Tumpu Struktural Utama: Corner casting adalah 8 blok baja tuang di setiap sudut peti kemas yang menanggung seluruh beban beban tumpuk, angkat, dan lashing selama proses transportasi maritim.
• Standarisasi Global ISO 1161: Dimensi, bentuk lubang, dan kekuatan materialnya diatur secara ketat oleh standar internasional ISO 1161 untuk memastikan kompatibilitas alat angkat (crane/spreader) di seluruh pelabuhan dunia.
• Sinergi Penguncian Twist Lock: Bekerja berpasangan dengan mekanisme pengunci putar (twist lock) yang menyambungkan antar-kontainer secara mekanis, mencegah pergeseran atau jatuhnya kargo akibat guncangan gelombang laut dan angin kencang.
• Mitigasi Kecelakaan Depo: Keausan fisik, keretakan, atau deformasi pada lubang corner casting berpotensi memicu kecelakaan fatal saat bongkar muat di lapangan depo (yard) jika tidak melalui inspeksi yang ketat.

JAKARTA – Di balik kepraktisan sistem pengangkutan peti kemas yang menggerakkan urat nadi perdagangan maritim dunia, terdapat dua komponen mekanis kecil namun sangat vital: corner casting kontainer dan twist lock. Komponen ini menjadi pahlawan tanpa tanda jasa dalam mengamankan jutaan ton kargo berharga di atas kapal laut maupun saat ditata rapi hingga berderet-deret tinggi di area lapangan depo peti kemas (container yard). Tanpa anatomi penguncian yang kuat dan terstandarisasi, risiko kecelakaan logistik fatal seperti jatuhnya kontainer saat proses bongkar muat atau ambruknya tumpukan muatan di tengah samudera akan meningkat drastis.

Secara umum, corner casting (atau sering disebut corner fittings) merupakan blok besi baja tuang berkekuatan tinggi (high-tensile cast steel) yang dilas secara permanen pada kedelapan sudut kerangka utama peti kemas. Blok-blok sudut inilah yang menjadi satu-satunya titik kontak fisik ketika kontainer diangkat oleh crane, diikat di atas geladak kapal, atau ditumpuk di area penyimpanan depo.

Mengenal Anatomi Corner Casting Kontainer Berstandar ISO 1161

Agar sebuah peti kemas dapat dioperasikan secara universal di pelabuhan mana pun di seluruh dunia, International Organization for Standardization menetapkan aturan ketat melalui standar ISO 1161. Regulasi ini mengatur secara presisi ukuran, ketebalan baja, hingga geometri lubang pada setiap blok corner casting.

Setiap peti kemas standar memiliki 4 corner casting di bagian atas (top corners) dan 4 di bagian bawah (bottom corners). Menariknya, blok-blok ini tidak identik, melainkan terbagi menjadi posisi kanan-atas, kiri-atas, kanan-bawah, dan kiri-bawah yang dilas sedemikian rupa agar bentuk lubangnya sesuai dengan fungsi mekanisnya.

Pada satu blok corner casting, terdapat tiga jenis aperture (lubang) dengan fungsi yang berbeda:

1. Lubang Atas / Bawah (Top / Bottom Aperture): Berbentuk lonjong oval, berfungsi sebagai tempat masuknya twist lock dari spreader crane saat proses pengangkatan atau penguncian antar-tumpukan kontainer.
2. Lubang Samping (Side Aperture): Berfungsi sebagai titik kait untuk batang pengaman (lashing rods) dan turnbuckles guna menahan gaya geser lateral saat kapal diguncang ombak.
3. Lubang Depan / Belakang (End Aperture): Digunakan untuk pengaitan pengaman tambahan atau penyambungan antarmoda transportasi di kereta api dan sasis trailer truk.

Sinergi Mekanis dengan Twist Lock untuk Keselamatan Kargo

Keberadaan corner casting tidak akan berfungsi maksimal tanpa pasangannya, yaitu twist lock. Twist lock adalah perangkat pengunci berbentuk kerucut berputar yang terbuat dari baja tempa tahan banting. Ketika dua kontainer ditumpuk, twist lock disisipkan ke dalam lubang corner casting kontainer bagian bawah, lalu diletakkan kontainer lain di atasnya.

Setelah tuas twist lock diputar sejauh 90 derajat—baik secara manual oleh pekerja operasional maupun secara otomatis (semi-automatic twist lock)—kepala kerucut akan mengunci di dalam rongga blok sudut. Mekanisme sederhana ini mampu menciptakan penguncian vertikal berkekuatan luar biasa yang menahan beban angkat hingga puluhan ton dan mencegah kontainer bergeser bahkan saat kapal mengalami kemiringan ekstrem di lautan lepas.

Tabel Spesifikasi Teknis dan Fungsi Lubang Corner Casting ISO 1161

Untuk memahami pembagian fungsi mekanis pada blok sudut peti kemas, berikut adalah rincian spesifikasi teknis berdasarkan standar keselamatan maritim internasional:

Posisi Lubang (Aperture)	Geometri & Bentuk Lubang	Fungsi Utama Operasional	Komponen Pasangan Pengunci
Top / Bottom Aperture	Lonjong Oval (Stadionic)	Titik angkat vertikal & penguncian tumpukan kontainer (stacking).	Spreader Crane Twist Lock, Stacking Cone, Automatic Twist Lock (ATL).
Side Aperture	Bulat / Oval Lebar	Menahan gaya geser samping (racking force) saat pelayaran maritim.	Lashing Rods, Turnbuckles, Side Hook Chains.
End Aperture	Lonjong Horizontal	Penguncian aksial pada sasis trailer darat dan gerbong kereta api.	Chassis Twist Lock, Bridge Fitting, Towing Hooks.
Material Blok Sudut	Cast Steel (Baja Tuang)	Menanggung beban tekan tumpukan hingga 9 tier (sekitar 192 ton).	Dilas penuh (full welding) ke tiang sudut (corner post) kontainer.

Dampak Keausan Corner Casting terhadap Operasional Depo Peti Kemas

Karena menjadi titik tumpu utama yang terus-menerus bergesekan dengan baja pengunci alat berat, corner casting sangat rentan mengalami keausan fisik (wear and tear), keretakan struktur, hingga deformasi lubang akibat benturan keras. Jika lubang atas sudah melebarkan diri melebihi batas toleransi ISO, twist lock dari crane dapat terlepas tiba-tiba dan memicu kecelakaan fatal jatuh kargo di area operasional.

Untuk mencegah insiden berbahaya di lapangan penumpukan (yard), pengelola depo kontainer wajib menerapkan prosedur inspeksi fisik yang ketat saat proses Gate-In. Pencatatan kondisi keausan sudut besi ini harus terintegrasi di dalam sistem manajemen depo kontainer berbasis digital. Melalui pemantauan sistem yang presisi, unit dengan corner casting yang cacat dapat segera diblokir dari alur pemesanan dan diarahkan ke bengkel perbaikan (workshop), sekaligus memastikan perencanaan tumpukan (yard planning) berjalan dengan aman.

Selain optimasi pengawasan fisik di lapangan, ketepatan identifikasi status kelayakan kontainer juga bergantung pada kelancaran alur administrasi depo. By mengadopsi platform pengelolaan transaksi depo kontainer yang modern, operator dapat memvalidasi data inspeksi surveyor secara real-time, memproses booking kontainer layak angkut (Cargo Worthy), serta melakukan pencetakan dokumen resmi seperti Equipment Interchange Receipt (EIR) IN dan EOR tanpa hambatan birokrasi. Integrasi teknologi ini tidak hanya menjamin keselamatan kerja, tetapi juga mempercepat waktu putar armada truk di gerbang depo secara signifikan.

Daftar Sumber & Referensi (E-E-A-T):

1. International Organization for Standardization (ISO): ISO 1161: Series 1 freight containers — Corner fittings — Specification.
2. International Maritime Organization (IMO): Code of Safe Practice for Cargo Stowage and Securing (CSS Code).
3. Container Owners Association (COA): Standard Guide for Container Equipment Inspection and Maintenance & Repair (M&R).
4. Institute of International Container Lessors (IICL): Guide for Container Equipment Inspection, 6th Edition (IICL-6).
